Analog Devices propone nuovi transceiver con alimentazione integrata

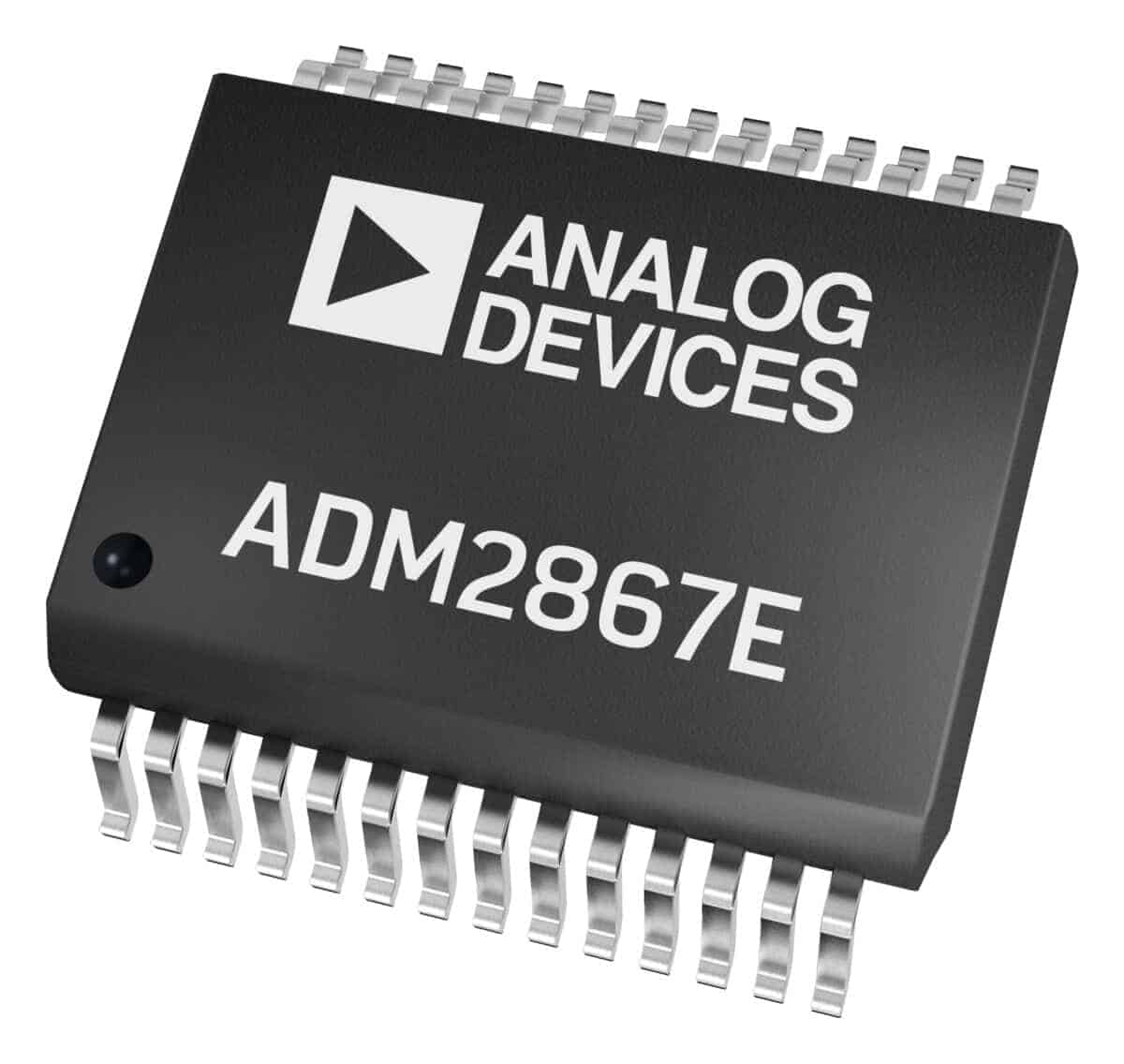

Analog Devices inserisce nella sua offerta la serie ADM2867E di transceiver RS485 con tecnologia iCoupler® rinforzata con DC/DC converter isolato integrato

13

Disponibile da Analog Devices la serie ADM2867E di transceiver RS485 isolati con tecnologia iCoupler® rinforzata con DC/DC converter isolato integrato. I nuovi componenti forniscono basse emissioni irradiate per soluzioni che soddisfano la conformità EMC con uno sviluppo semplificato del PCB, elemento utile anche a contenere il budget. Il PCB layout semplificato e il fattore di forma SOIC ridotto consentono di integrare maggiori funzionalità in applicazioni con spazio limitato rispetto alla generazione precedente e ai prodotti attualmente disponibili sul mercato.

La serie di transceiver RS485 isolati con alimentazione integrata include funzionalità intelligenti che riducono i tempi di installazione e di debug del sistema finale, consentendo una facile correzione degli errori di connessione durante l’installazione. Grazie all’affidabilità dell’isolamento digitale iCoupler e al rispetto della normativa ESD IEC 61000-4-2, l’integrità del segnale viene mantenuta anche negli ambienti più difficili.

Le caratteristiche principali dei nuovi transceiver ADI

  • Transceiver full duplex RS-485/RS-422 isolato a 5,7 kV rms con 8mm di creepage
  • Rispetto delle emissioni di classe B CISPR32 con margine su un PCB a 2 strati senza l’uso di stitching capacitance
  • La funzionalità avanzata di inversione del cavo consente di invertire i collegamenti dei cavi conservando la funzione fail-safe del ricevitore
  • Rail di alimentazione flessibili con bassa tensione per interfacciarsi a FPGA, microprocessori e supporto PROFIBUS con alimentazione isolata a 5V
